Primero de todo, ¿porque montar un micro drone de carreras? Pues bien, casi todas las normativas de los diferentes países regulan los drones por su peso, y dependiendo de este peso tienes más o menos restricciones de vuelo, por ejemplo, en España, actualmente 2018, está permitido el vuelo de drones que pesen menos de 250g en parques, por lo que nos interesa construirnos un micro drone para poder volarlo donde queramos y que no pase nada.
Lo bueno de este micro drone que vamos a construir, es que aunque sea pequeño tiene todas las prestaciones de sus hermanos mayores, potencia, velocidad, rapidez, OSD integrado y con los mejores componentes al mejor precio que he encontrado por la red. Todo por menos de 99€.
Por todo ello, te animo a que construyas tu propio micro drone de carreras, siguiendo estos sencillos pasos que te explico a continuación. Si quieres, puedes comprarte todas las piezas que pongo en los links de compra de productos. Estos son los más buenos y mejores componentes para un micro drone que he encontrado por calidad vs precio.
¿Que necesitamos para montar el micro drone de carreras?
Todas las partes que detallaremos a continuación son partes importantes y necesarias para poder construir tu micro drone de carreras. Si esta es tu primera construcción, tómatelo con calma y paciencia ya que las prisas no son buenas y los detalles muy importantes. ¡Pues vamos a ello!
Herramientas
Para poder tener éxito en el montaje de nuestro micro drone de carreras, necesitamos cuatro herramientas básicas, un soldador de estaño de mínimo 50W, estaño, alicates de corte o tijeras destornillador de llave allen.

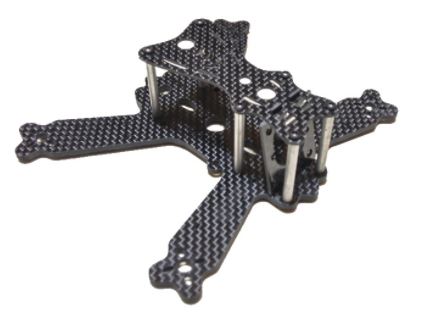

Frame
En este caso usaremos un frame pequeño, como hemos dicho para un micro drone la medida estándar es de 130mm, puedes mirar este post donde lo explico con más detalle. Este pequeño frame de carbono muy resistente y con la colocación de la batería en la parte inferior o superior, según como pongamos nuestra “PDB”. 8€

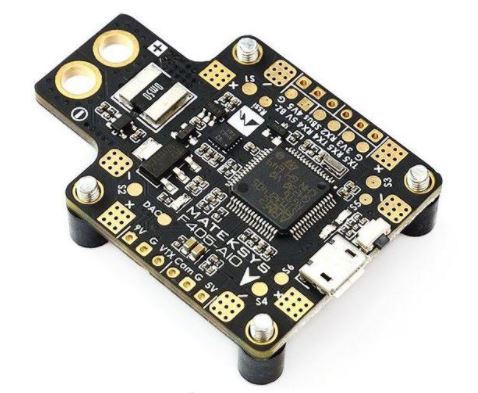

Controladora de Vuelo
Para este montaje, ya que el espacio para poner todos los componente es realmente pequeño nos hemos decido por un 2 en 1. Es decir, una controladora de vuelo con conexión para los variadores, es decir que no necesitamos distribuidor de potencia (PDB), esto hace que el montaje que más limpio y que pese menos en general. La controladora es una Matek F4 con OSD. 30€

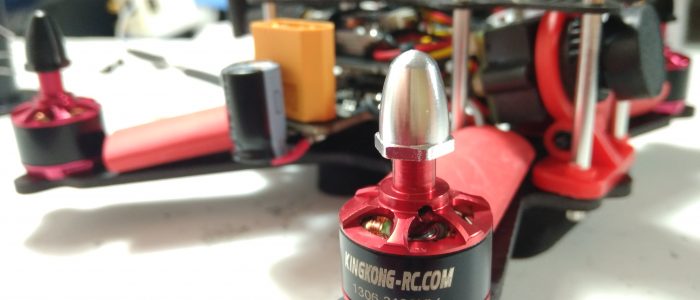

Motores

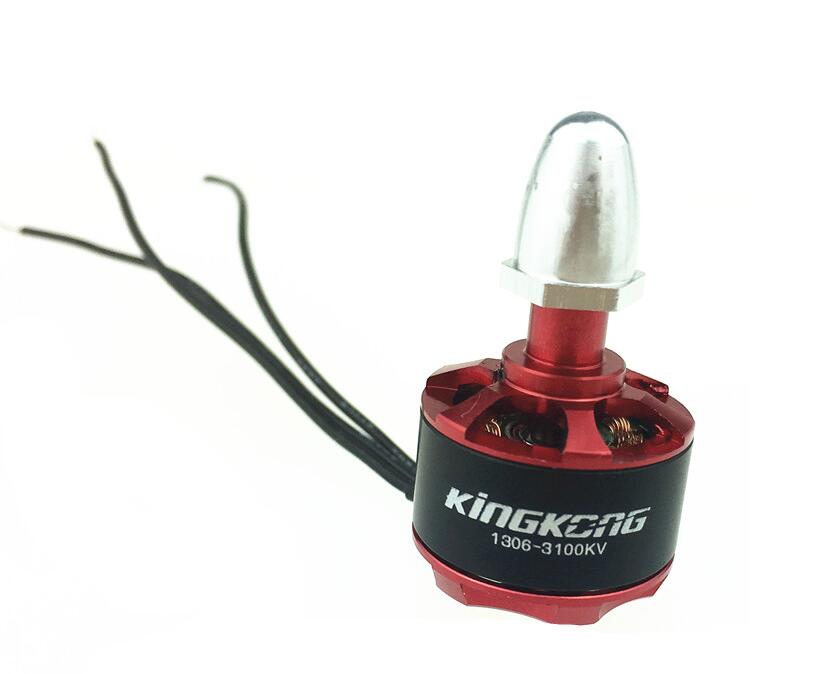

Estos motores son los King Kong 1306 3100KV 2S-4S, pequeños y potentes, soportan tensiones de hasta 16,8V, es decir LiPos de 4 celdas 4S y usan palas máximo de 3”. Una gran opción para nuestro micro drone de carreras. Con ellos tendremos mayor potencia asegurada. Precio 18€

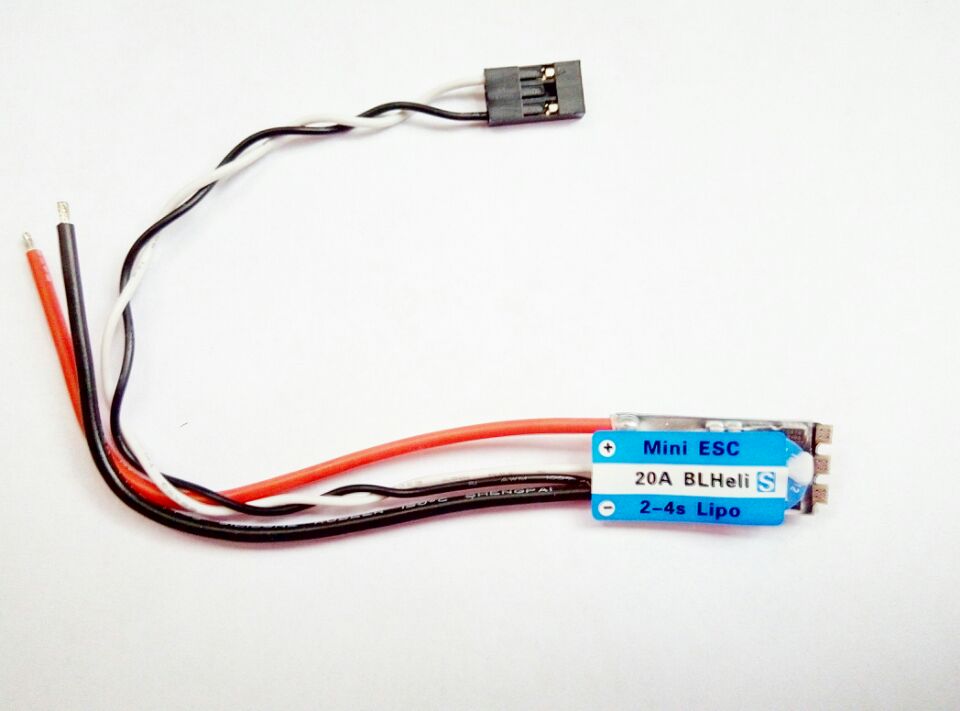

Variadores
No os voy a engañar, estos no son los mejores variadores del mercado, pero si nos irán muy bien para nuestro micro dron, soportan 20A de corriente continua con picos de 30A y llevan el programa Blheli_S. Precio 15€.

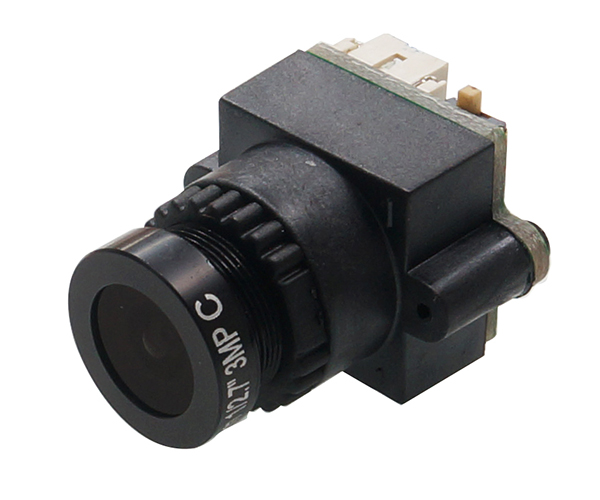

Cámara
Por el pequeño espacio horizontal, no podemos poner una cámara tipo Runcam Swit2 o Eagle 2, por eso la mejor opción es una sin carcasa, no por ello más mala, pero si más frágil en su parte trasera, por eso una buena práctica es ponerle un poco de cola estándar para recubrir todos los componentes, asi evitaras que se desuelden por vibraciones o golpes. Esta cámara tiene 1000TLV, por lo tendremos una resolución óptima. Precio 8€

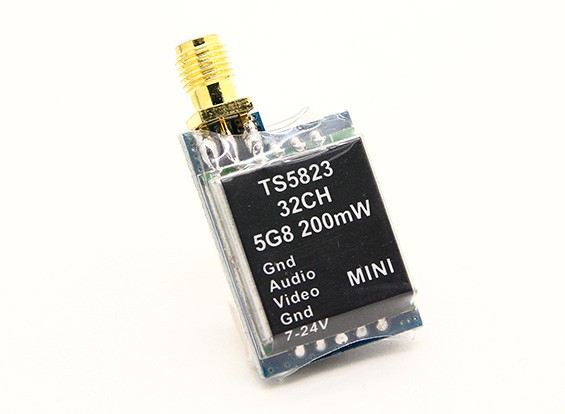

Transmisor VTX
Para este micro drone usaremos el transmisor de video, de 200mW más que suficiente para nuestros vuelos, ya que con este drone la idea no es ir lejos, sino disfrutar de nuestras piruetas. Este viene con una antena, que ya nos servirá para empezar. 8€
Receptor RX
El receptor siempre dependerá de que transmisor de radio tengas, en este caso vamos a montar un micro receptor FS-A8S de flysky, este receptor tiene salida i-Bus y S-bus, con un alcance de unos 200m es más que suficiente para nuestro micro drone de carreras, este es el más pequeño que dispone la marca. Si usas un TX Frysky te recomiendo que uses el XX. 8€
Pasos para Montar un Micro Drone de Carreras

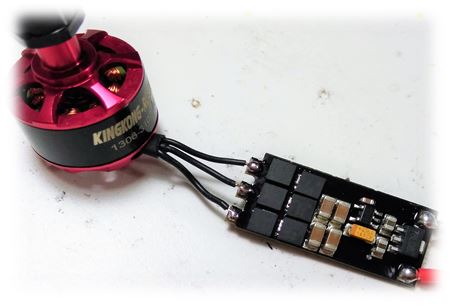

Paso 1 | Soldar Motores con los Variadores |
En este paso hay te tener en cuenta la medida de los cables, que largo hay que dejar para soldar los variadores y estos a la placa FC+PDB. Si no quieres darle muchas vueltas sigue las fotos.
Importante el orden de soldadura, para que así puedas controlar el giro del motor mediante el programa Bheli, de lo contrario puede ser un lio, ya que unos giraran en un sentido o en otro. Es más que nada por ir rápido y seguir una lógica de montaje.

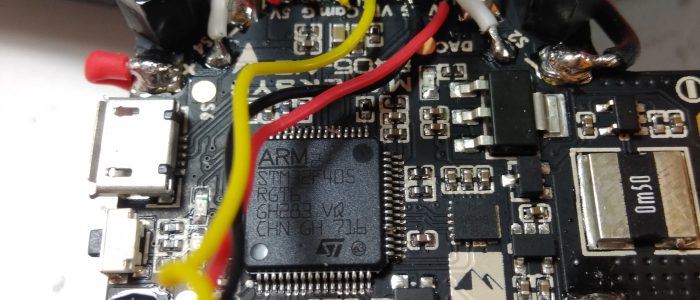

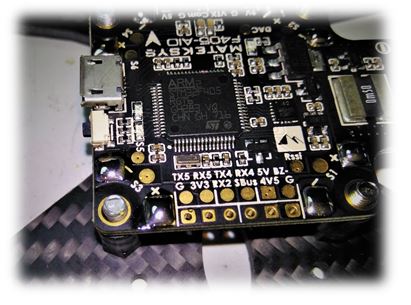

Paso 2 | Instalar la Controladora de Vuelo |
En este punto es el más que simple, solo tienes que atornillar la placa al frame, una vez instalada podremos soldar los variadores a los pads de soldadura.
Paso 3 | Montar Cámara FPV|
Esta parte, como se puede observar es muy sencilla, solo hay que ir enroscando tuercas y tornillos. Lo único a tener en cuenta, es de ir con cuidado a la hora de apretar, ya que podríamos romper el plástico si lo hacemos de forma brusca.
Como podéis observar, hemos agrandado el paso de los tornillos en el soporte rojo de la cámara FPV, de esta manera aprovechamos espacio y queda mucho mas limpio el montaje.

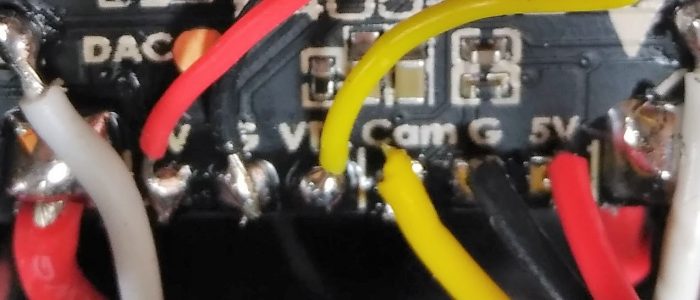

Soldaremos los cables de alimentación y vídeo directamente a nuestra placa controladora de vuelo, Matek F4, recordar que con esta placa nos ahorramos instalar la PDB, así nos quedara un montaje más limpio y compacto.
Como anècdota, la cámara FPV esta al reves, por lo que los conectores aunque en las fotos quedan en la parte superior, hay que darle la vuelta, para que la imagen se vea bien.

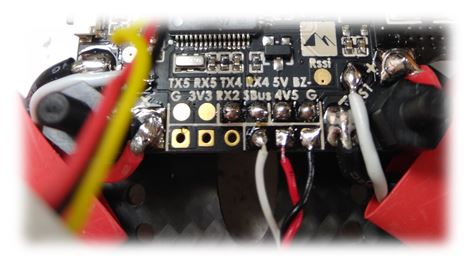

Paso 4 | Soldamos el recetor RX FS-A8S |
Solo tenemos que soldar la alimentación y la conexión de datos, en este caso ira por S-Bus. Hay que tener en cuenta donde pondremos el receptor RX, yo he optado por levantar la controladora de vuelo un poco, mediante tuercas de nilón para así tener un poco más de espacio para colocarlo.
Tú puedes hacerlo como mejor to convenga si no dispones de estos tornillos, aunque si estas en este mundillo te recomiendo que compres una caja.
Paso 5 | Montar Transmisor de Video VTX |
Gracias a que hemos montado un combo de controladora de vuelo más distribuidor de potencia, tenemos espacio suficiente para poder montar el VTX sin problemas. Aunque no es necesario.
Como podéis observar, he puesto una bandeja de soporte que ya venia incluida con la controladora de vuelo, esta viene genial para poder instalar el VTX con una simple brida, así todo el montaje queda muy compacto.
Una vez hecho esto, solo queda montar la parte superior, conectarle una bateria y configurar los ESCs y la controladora de vuelo mediante el Betaflight.
Trucos y consejos
Como algo normal, yo he usado tornilleria de nailon, cinta termo retráctil y bridas, no cal que uses exactamente esto, pero la verda que si puedes adquirir este material te ira genial, ya que es algo que iras usando sin duda. Es algo casi imprescindible si quieres montar mas drones de carreras.
